絕緣型可控硅模塊

來源: 發布時間:2025-07-11
可控硅在整流電路中的工作原理應用

在整流電路中,可控硅的工作原理體現為對交流電的定向控制。以單相半控橋整流為例,交流正半周時,陽極受正向電壓的可控硅在觸發信號作用下導通,電流經負載形成回路;負半周時,反向并聯的二極管導通,可控硅因反向電壓阻斷。通過改變觸發信號出現的時刻(控制角),可調節可控硅的導通時間,從而改變輸出直流電壓的平均值。全控橋整流則利用四只可控硅,通過對稱觸發控制正負半周電流,實現全波整流??煽毓璧膯蜗驅ê涂煽赜|發特性,使整流電路既能實現電能轉換,又能靈活調節輸出,滿足不同負載需求。 可控硅開關速度快,適用于高頻應用場景。絕緣型可控硅模塊

可控硅

按功能集成度分類:基礎型與智能可控硅

基礎型可控硅只包含PNPN**結構,如Microsemi的2N6509G。而智能模塊如Infineon的ITR系列集成了過溫保護、故障診斷和RC緩沖電路,通過IGBT兼容的驅動接口(如+15V/-5V電平)簡化系統設計。更先進的IPM(智能功率模塊)如三菱的PM75CL1A120將TRIAC與MCU、電流傳感器集成,實現閉環控制。這類模塊雖然價格是普通器件的3-5倍,但能減少**元件數量50%以上,在伺服驅動器等**應用中性價比***。未來趨勢是集成無線監測功能,如ST的STPOWER系列可通過藍牙傳輸溫度、電流等實時參數。 Infineon可控硅供應商Infineon英飛凌可控硅具有極低的導通損耗,可顯著提高能源轉換效率。

絕緣型可控硅模塊,可控硅
按導通特性分類:單向可控硅(SCR)與雙向可控硅(TRIAC)

單向可控硅(Silicon Controlled Rectifier,SCR)是**基礎的可控硅類型,其重要特點是只允許電流單向流動,即從陽極(A)到陰極(K)。這種器件通過門極(G)觸發后,只有在正向偏置條件下才能維持導通,反向時則完全阻斷。SCR廣泛應用于直流電路或交流半波整流,如電鍍電源、電池充電器等場景。典型型號如2N5060(1A/100V)和TYN612(12A/600V)。相比之下,雙向可控硅(TRIAC)可視為兩個反向并聯的SCR,能同時控制交流電的正負半周。這種特性使其成為交流調光、電機調速等應用的理想選擇,如BT136(4A/600V)和BTA41(40A/800V)。從結構上看,TRIAC雖然集成度更高,但其開關速度和dv/dt耐受能力通常略遜于SCR。

可控硅模塊保護電路設計要點

為防止可控硅模塊因過壓、過流或過熱損壞,必須設計保護電路:過壓保護:并聯RC緩沖電路(如100Ω+0.1μF)吸收關斷時的電壓尖峰。過流保護:串聯快熔保險絲或使用電流傳感器觸發關斷。dv/dt保護:在門極-陰極間并聯電阻電容網絡(如1kΩ+100nF),抑制誤觸發。溫度保護:集成NTC熱敏電阻或溫度開關,實時監控基板溫度。例如,Infineon英飛凌的智能模塊(如IKW系列)內置故障反饋功能,可直接聯動控制系統。 賽米控可控硅模塊內置溫度傳感器,可實現實時溫度監控和過熱保護功能。

絕緣型可控硅模塊,可控硅
單向可控硅的工作原理特點

單向可控硅的工作原理具有明顯的單向性,只允許電流從陽極流向陰極。當陽極接正向電壓、陰極接反向電壓時,控制極觸發信號能使其導通;若電壓極性反轉,無論有無觸發信號,均處于阻斷狀態。其導通后的電流路徑固定,內部正反饋只有在正向電壓下形成。在整流電路中,單向可控硅利用這一特性將交流電轉為脈動直流電,通過控制觸發角調節輸出電壓。關斷時,除滿足電流低于維持電流外,反向電壓的施加會加速關斷過程。這種單向導電性使其在直流電機調速、蓄電池充電等直流控制場景中不可或缺。 Infineon英飛凌可控硅采用優化的dv/dt特性,有效抑制開關過程中的電壓尖峰。高頻可控硅電子元器件

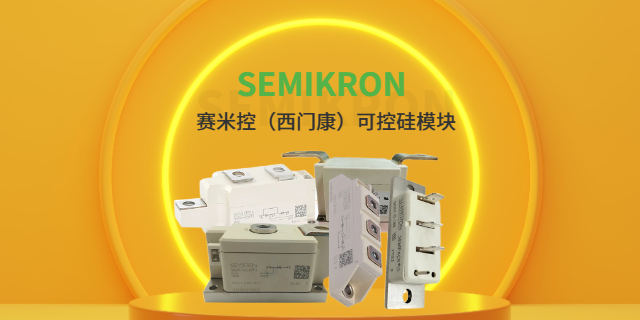

賽米控可控硅采用獨特的DCB陶瓷基板技術,提高了模塊的絕緣性能和熱循環能力。絕緣型可控硅模塊

雙向可控硅的保護電路設計

雙向可控硅(TRIAC,Triode for Alternating Current)是一種特殊的半導體開關器件,能夠雙向導通交流電流,廣泛應用于交流調壓、電機控制、燈光調節等領域。雙向可控硅應用中需設計保護電路以防損壞。過電壓保護可并聯RC吸收電路,抑制開關過程中的尖峰電壓;過電流保護可串聯快速熔斷器,限制故障電流。針對浪涌電壓,可加裝壓敏電阻,吸收瞬時過電壓。門極保護需串聯限流電阻,防止過大觸發電流損壞門極。合理的散熱設計也至關重要,通過散熱片降低結溫,避免過熱失效。 絕緣型可控硅模塊
